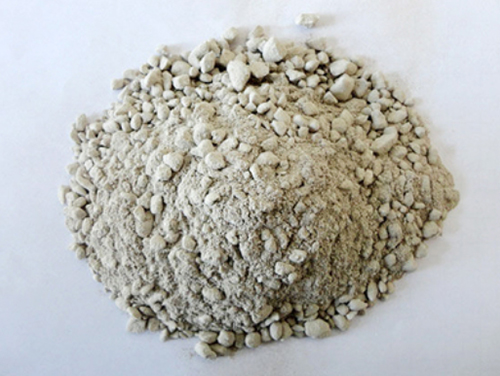

耐火澆注料是一種由耐火物質(zhì)制成的粒狀和粉狀材料,由耐火骨料、粉料、結(jié)合劑、外加劑、水或其他液體材料組成。一般在使用現(xiàn)場以澆注、震動或搗固的方法澆注成型,也可以制成預(yù)制件使用。因為耐火澆注料的基本物料組成(如骨料和粉料、摻和料、結(jié)合劑以及外加劑)、凝結(jié)硬化過程、施工方法等,與土建工程中的混凝土相似,故又曾稱之為耐火混凝土。
特性:洛陽錦凱耐火材料有限公司生產(chǎn)的不定形耐火澆注料,選用高純、優(yōu)質(zhì)耐火原料,以凝聚、聚合、絮凝和陶瓷等結(jié)合機(jī)理制作而成。耐火澆注料的基本物料組成(如骨料和粉料、摻和料、結(jié)合劑以及外加劑)、凝結(jié)硬化過程、施工方法等,與土建工程中的混凝土相似,故又曾稱之為耐火混凝土。耐火澆注料具有施工方便,結(jié)構(gòu)整體性好,高強(qiáng)、致密、抗侵蝕、耐沖刷、耐磨損、使用壽命長等特點。
用途:耐火澆注料應(yīng)用于各種加熱爐,均熱爐,循環(huán)流化床鍋爐,垃圾焚燒爐,余熱發(fā)電鍋爐,熱風(fēng)爐,連鑄中間包、鐵水罐和出鋼槽等等部位。
理化性能(僅供參考,可根據(jù)用戶需要予以調(diào)整):
名稱及牌號 | 粘土質(zhì)澆注料 | 低水泥澆注料 | 鋁鎂尖晶石澆注料 | 剛玉澆注料 | 莫來石澆注料 | 輕質(zhì)澆注料 | |
JK-45 | JK-60 | JK-75 | TJK-90 | JK-73 | JKQ-1 | ||
化學(xué)成份(%) | AI2O3 | >45 | >60 | >75 | >90 | 73 | |
MgO | -- | -- | 6-10 | -- | -- | -- | |
耐火度(℃) | 1700 | 1720 | 1790 | 1790 | 1790 | 1700-1790 | |
耐壓強(qiáng)度(MPa) | 110℃×24h | >30 | >50 | >40 | >60 | >45 | >10 |
1500℃×3h | >60 | >80 | >90 | >100 | >95 | -- | |
抗折強(qiáng)度(MPa) | 110℃×24h | >8.0 | >8.0 | >7.0 | >13.0 | >8.0 | >2.5 |
1500℃×3h | >10.0 | >12.0 | >20.0 | >15.0 | >13.0 | -- | |
體積密度(g/Cm3) | 110℃×24h | 2.4 | 2.7 | 2.89 | 3.20 | 2.90 | 0.6-1.70 |
1500℃×3h | 2.35 | 2.65 | 2.92 | 3.20 | 2.75 | -- | |
線變化率(%) | 1500℃×3h | ±0.8 | ±0.5 | 0-±0.5 | ±0.3 | ±0.45 | <±0.8 |
